DUV和EUV的区别是什么，制造EUV的核心难点是什么

发布日期：2026-08-25

一、从"光刻"说起：为什么波长决定一切

光刻是芯片制造中最核心的工艺环节——用光将电路图形从掩模版"投影"到晶圆的光刻胶上，类似于用底片冲印照片。光刻的精度直接决定了芯片上晶体管能做多小，而精度由一个基本物理公式决定：

分辨率 = k1 × 波长 / 数值孔径(NA)

其中 k1 是工艺因子，NA 是光学系统的数值孔径，而波长是决定性变量。波长越短，能刻出的线条越细，芯片上能塞下的晶体管就越多。这就是 DUV 和 EUV 的根本分界线——它们用的"光"波长差了一个数量级。

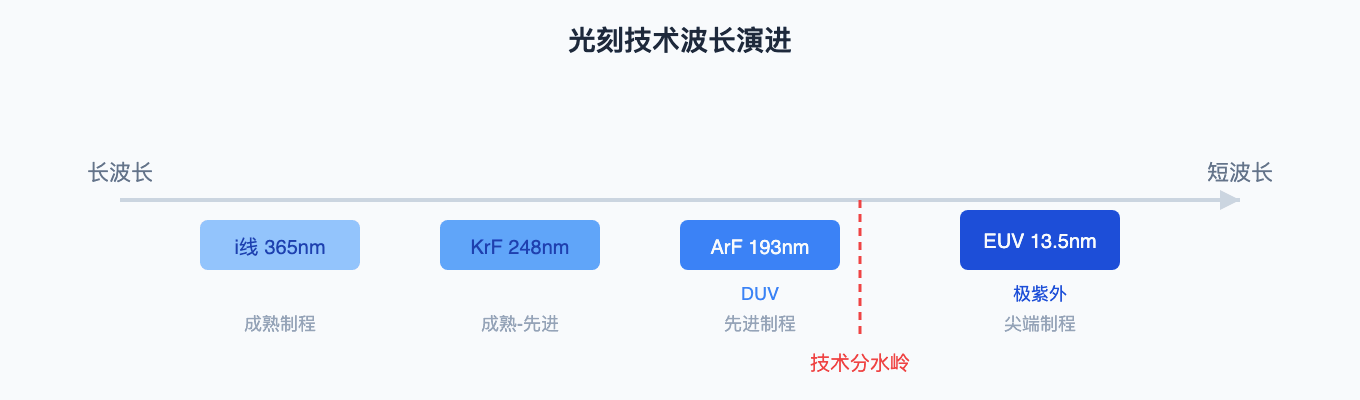

DUV（Deep Ultraviolet，深紫外光）使用 193nm 波长的光，由氩氟（ArF）准分子激光器产生。EUV（Extreme Ultraviolet，极紫外光）使用 13.5nm 波长的光——波长约为 DUV 的 1/14，光子能量是 DUV 的约 14 倍。这 14 倍的差距，直接导致了两者在光学系统、光源、掩模、工作环境和制程能力上的全面分化。

二、六大维度对比：DUV 与 EUV 的全面差异

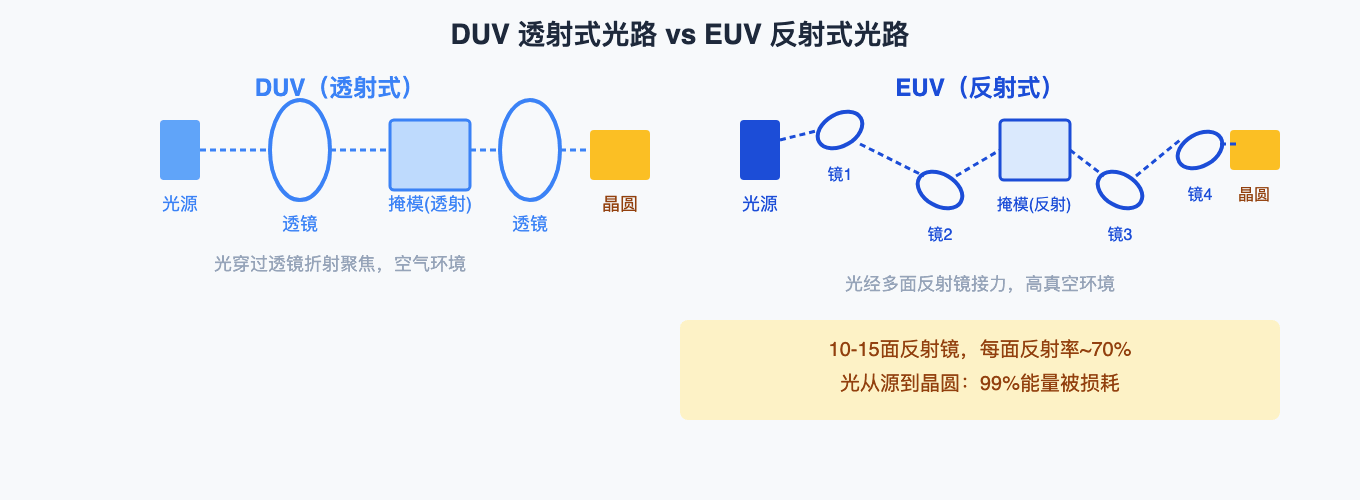

1. 光学系统：透镜 vs 反射镜

193nm 的 DUV 光可以穿透石英等光学材料，因此 DUV 使用透射式透镜来聚焦和成像，原理类似相机镜头——光穿过石英透镜折射聚焦，再穿过石英掩模投射到晶圆上。整个系统可以在空气或超纯水（浸润式）中工作。

13.5nm 的 EUV 光则被几乎所有材料强烈吸收，包括空气和玻璃。它穿不透任何透镜，只能用反射镜来引导光路。这些反射镜表面镀有 40 多层交替的钼（Mo）和硅（Si）纳米薄膜，每层仅几纳米厚，通过干涉效应在 13.5nm 波长实现高反射率。然而每面镜子的反射率仅约 70%，一台 EUV 光刻机需要 10-15 面反射镜接力引导光线，光从光源到晶圆经过多次反射后，最终到达晶圆的能量不到光源原始功率的 1%。

2. 光源：气体激光 vs 锡等离子体

DUV 光源是准分子激光器——氪氟（KrF）产生 248nm，氩氟（ArF）产生 193nm。这是成熟的气体激光技术，结构相对简单，功率容易做到数百瓦，寿命长且稳定。

EUV 光源则是人类工业史上最复杂的光源系统之一。它采用激光等离子体（LPP）方案：用大功率 CO2 激光以每秒 5 万次的频率轰击在真空中自由下落的液态锡微滴（直径仅 25 微米，比芝麻还小）。激光分两次击打——第一次将锡滴压扁，第二次精准命中将其瞬间加热到约 20 万摄氏度，锡被电离成高电离态等离子体，在 13.5nm 波长释放出 EUV 光。

这个过程被称为"用大炮打蚊子"——要在微观时空里以每秒 5 万次的频率精准命中一个比头发丝还细的液滴，且每次命中的位置偏差不能超过微米级。当前量产 EUV 光源功率约 500 瓦，ASML 的下一代目标是将功率提升到 1000 瓦，这将使每台光刻机的晶圆吞吐量提升约 50%。

3. 工作环境：空气 vs 高真空

DUV 光在空气或超纯水中可以正常传播，浸润式 DUV 在镜头和晶圆之间加入超纯水层，利用水的折射率（1.44）将等效波长从 193nm 压缩到约 134nm，从而提升分辨率。整个系统在接近常压的环境中工作。

EUV 光则被空气中的所有气体分子强烈吸收——在空气中传播不到 1 毫米就会被完全吸收。因此整个光路必须维持在高真空环境中（真空度低于 0.01 帕，比太空还干净）。这不仅要求庞大的真空腔体和抽真空系统，还对材料选择、热管理、污染控制提出了极端要求。

4. 掩模：透射 vs 反射

DUV 使用透射式掩模——光透过石英基底上的铬图形，原理类似幻灯片。制造相对成熟，缺陷检测和修复技术完善。

EUV 使用反射式掩模——在基底上沉积 Mo/Si 多层膜反射层，再在上方 patterning 吸收层图形。EUV 掩模的制造难度远高于 DUV：多层膜的缺陷会直接影响反射率，且检测设备本身就需要 EUV 光源。一颗掩模缺陷可能毁掉整批晶圆，而 EUV 掩模的造价是 DUV 掩模的数倍。

5. 分辨率与制程节点

DUV（193nm 浸润式）单次曝光能做到约 38nm 半间距。要制作 7nm/5nm 节点的芯片，DUV 必须靠多重曝光（Multiple Patterning）——将同一层图形分成 2 次、4 次甚至更多次曝光叠加，用"分次刻"拼出更密的线条。这大幅增加了工序数、掩模数、刻蚀步骤和工艺周期，良率控制也变得极为困难。

EUV 波长短，单次曝光就能做到十几纳米半间距，一道 EUV 曝光可以替代 DUV 的 3-4 道多重曝光。在 7nm 及以下的关键层，EUV 能用更少的工序做出更精细的图形，简化流程、提升良率。但 EUV 并非完全替代 DUV——一颗芯片有几十层光刻，只有最关键的几层用 EUV，其余层仍由 DUV 完成。

一句话概括：DUV 靠"多次曝光凑精度"，EUV 靠"波长短一次到位"。

6. 应用场景

全球 80% 以上的芯片需求集中在汽车电子、工控、家电、存储等成熟制程（28nm 及以上），这些 DUV 完全够用。3D NAND 存储芯片的堆叠层也不需要 EUV。EUV 主要用于手机和 PC 高端处理器、AI 芯片等 5nm 以下尖端逻辑芯片，以及下一代 GAA 晶体管制造。两者是分工关系，不是替代关系。

三、制造 EUV 的五大核心难点

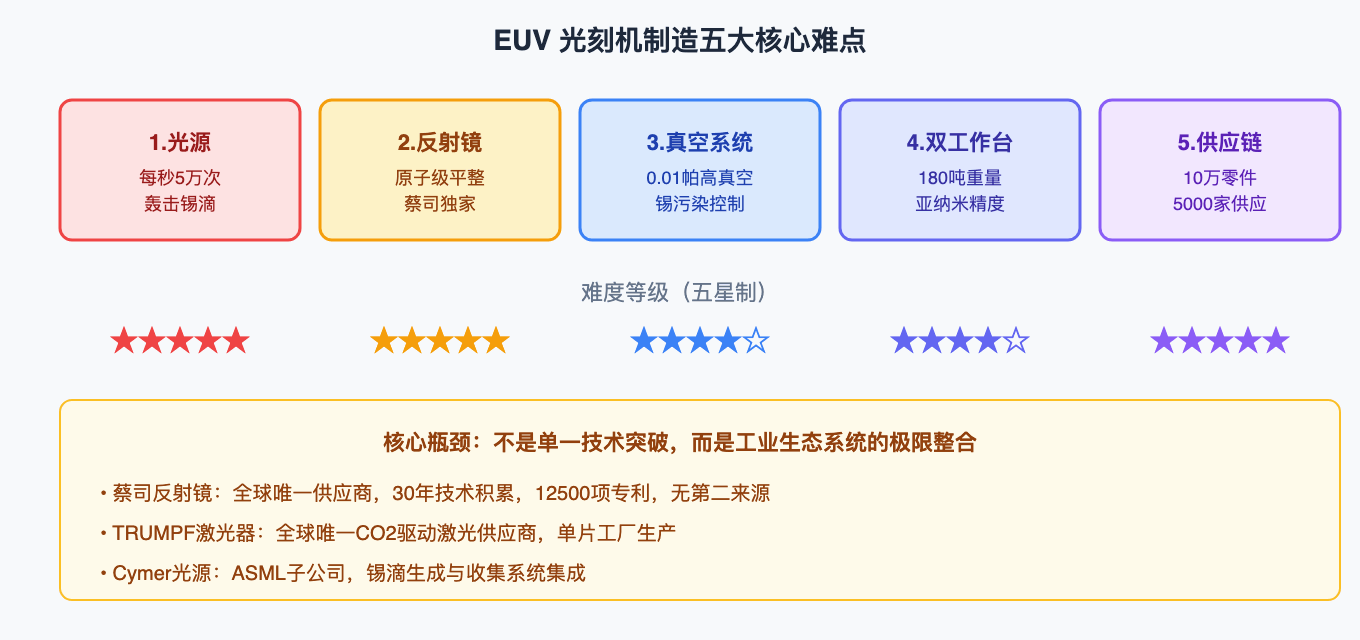

如果说 DUV 是成熟的光学工程，那 EUV 就是挑战物理学和工程学双重极限的"硬骨头"。以下是制造 EUV 光刻机的五大核心难点：

难点一：光源——"用大炮打蚊子"

EUV 光源的核心挑战是在真空中以每秒 5 万次的频率，用高功率 CO2 激光精准轰击直径 25 微米的液态锡滴，将其瞬间加热到约 20 万摄氏度产生等离子体，释放 13.5nm 的 EUV 光。

这套系统的难点在于：

• 精度要求：锡滴在真空中自由下落，激光必须在微米级精度内命中。每秒 5 万次，不能有一次偏差
• 双脉冲技术：第一次脉冲将锡滴"压扁"成饼状以增大表面积，第二次脉冲才是真正的"轰击"。两次脉冲间隔仅几微秒
• 功率瓶颈：当前量产功率约 500W，ASML 目标提升至 1000W。功率每提升 100W 都需要解决散热、锡污染和光学元件寿命问题
• 锡渣清理：轰击后产生微米级锡碎屑，一旦落在反射镜上就会降低反射率。需用氢气流持续吹扫清理，这种"边破坏边清洁"的动态平衡极难维持

难点二：反射镜——"把地球打磨到头发丝精度"

EUV 光被所有材料吸收，只能用反射镜引导光路。这些反射镜由德国蔡司（Carl Zeiss SMT）独家制造，其表面平整度误差仅 0.1-0.12 纳米——比单个原子直径还小。

一个直观的比喻：如果把这面直径不到一米的镜子放大到地球大小，它表面的最高凸起不能超过 1.2 毫米。为达到这个精度，蔡司采用离子束抛光技术，在十级超洁净车间（每立方米空气中尘埃颗粒不超过 10 个）中加工，任何一粒灰尘都可能毁掉整个镜片。

每面镜子镀有 40 多层交替的钼和硅纳米薄膜，每层仅几纳米厚，镀膜的均匀性偏差以皮米计。蔡司为攻克这项技术花了 30 年，累计 12500 项专利，全球至今没有第二家企业能造出同级别反射镜。而每台 EUV 光刻机需要 10-15 面这样的反射镜，任何一面出现偏差，整机性能都会大幅下滑。

ASML 拥有蔡司 SMT 24.9% 的股权，并投入超 10 亿欧元共建联合研发中心，但镜片产能仍受限于蔡司的离子束加工工具速度——一套 High-NA 镜组的交付周期以年计。

难点三：真空与污染控制——"比太空还干净"

EUV 光路必须维持在高真空（<0.01 帕）中，比国际空间站外的太空环境还干净。整个真空腔体庞大且复杂，需要多级抽真空系统持续运转。

更棘手的是锡污染。激光每秒 5 万次轰击锡滴，会产生大量锡碎屑。这些微粒一旦沉积在反射镜表面，就会吸收 EUV 光并降低反射率。ASML 的解决方案是用高温氢气流持续吹扫光路，氢气与锡反应生成气态的氢化锡（SnH4），随气流排出系统。这种"边产生污染边清理"的动态平衡至今没有第二家企业能完美复刻。

难点四：双工作台——"大象跳芭蕾"

EUV 光刻机重达 180 吨，相当于三架波音 737 客机，但工作台需要在真空中高速移动并保持亚纳米级定位精度——定位误差小于 0.3 纳米，相当于头发丝直径的 1/200000。这就像让一头大象踮着脚尖跳芭蕾舞，且不能有丝毫晃动。

双工作台设计意味着两个工作台交替工作：一个在曝光位进行光刻，另一个在测量位对准晶圆。工作台使用磁悬浮技术消除摩擦，靠数十个传感器和精密激光干涉仪实时微调位置。高速运动中的减振、热膨胀补偿和磁悬浮控制，对机械设计和算法提出了极致要求。

难点五：供应链——"5000家供应商的死结"

ASML 的 EUV 光刻机集成了约 10 万个零件，来自约 5000 家供应商。其中约 900 个零件被列为关键路径，约 300 个零件 ASML 没有合格的第二供应商。最关键的部件——蔡司反射镜和 TRUMPF 激光器——各只有地球上唯一一家工厂能生产。

这意味着 ASML 实际上是一个"超级集成商"——它自身掌握的核心技术不到 10%，却将十几个国家的顶尖零部件完美串联成高效运转的系统。蔡司不能按时交镜片，ASML 就不能出货——全停。这种供应链的脆弱性是 EUV 产能扩张的最大瓶颈。

2026 年 3 月，SK 海力士宣布向 ASML 采购约 80 亿美元（11.95 万亿韩元）的 EUV 设备，这是史上最大单笔公开订单。Bernstein 预测，DRAM 客户的 EUV 采购量将从 2025 年的 18 台增至 2028 年的 44 台——存储芯片向 EUV 的迁移是结构性的，不是周期性的。

四、High-NA EUV：下一代光刻的制高点

当前量产的 EUV 光刻机（NXE:3800E）数值孔径为 0.33，可覆盖 3nm 制程。要进入 2nm 及以下，ASML 推出了 High-NA EUV（EXE:5000/EXE:5200），将数值孔径提升至 0.55——更大的 NA 意味着更高的分辨率，但镜片尺寸更大（部分超过 1 米直径）、系统更复杂、价格约 5 亿美元一台。

High-NA EUV 采用变形镜（anamorphic mirror）设计——不同于传统圆形镜片，变形镜在 X 和 Y 方向有不同的曲率，可以在更大数值孔径下校正像差。蔡司为此开发了全新的离子束加工工艺，镜面精度要求比标准 EUV 更高。

ASML 正在推进下一代目标——将数值孔径提升至 0.75 的"超数值孔径"（Hyper-NA），超越这一极限后则需要将波长缩短到 X 射线波段，这将需要对整个系统的所有部件进行重新设计。

五、中国 EUV 突围：路在何方

2026 年 7 月，中国国产浸没式 DUV 光刻机开始小规模交付的消息引爆全球半导体圈。据 The Information 报道，中国企业已开始小规模量产首款国产浸没式 DUV 光刻机，预计今年交付 5 套给中芯国际、华虹半导体及长鑫科技。消息导致 ASML 当日收盘暴跌 5.8%。

国产 DUV 量产守住了成熟制程的基本盘（28nm 及以上覆盖全球 80% 芯片需求），但国产 EUV 仍处于原型研发阶段。核心瓶颈在三个方面：

• 光学系统：长春光机所等机构在推进反射镜研发，但与蔡司的精度差距仍需多年积累。蔡司的镜片制造能力是"累积性"的——靠几代仪器制造商、工艺工程师和测量科学家协同迭代，不是仅靠资金投入就能跨越
• 光源功率：实验室已能产生 EUV 光，但稳定输出 500W 以上功率并维持数千小时高洁净运转，距离量产标准尚远
• 系统集成：ASML 的 EUV 系统重 180 吨、含 10 万零件，其紧凑设计是多年工程优化的结果。中国原型机体积远大于 ASML 系统，这意味着在小型化和集成度上还有很长的路要走

DUV 是半导体产业的基本盘，EUV 是制高点。守住基本盘是第一步，攻克制高点则需要整个精密工业体系的长期建设。

六、展望：光刻的尽头在哪里

光刻技术的发展正在逼近物理极限。当晶体管尺寸缩小到几个纳米时，量子隧穿效应会导致电荷泄漏，降低芯片性能。Imec 的路线图显示，未来晶体管将从平面转向立体堆叠（CFET、3D 堆叠），这减少了对光刻分辨率无限制追求的压力。

但光刻仍然是芯片制造中不可替代的工艺。从 DUV 到 EUV，从 Low-NA 到 High-NA 再到 Hyper-NA，每一次跃升都是人类精密工程能力的极限挑战。ASML 的 EUV 光刻机被称为"人类最复杂的机械装置"，它不是一台机器，而是一个国家基础工业体系厚度的终极试金石。

一句话总结：DUV 是半导体产业的地基，EUV 是皇冠上的明珠。造出 EUV 不是在造一台机器，而是在挑战物理学和工程学的双重极限——用最狂暴的能量，维持最极致的洁净，实现最绝对的精准。
